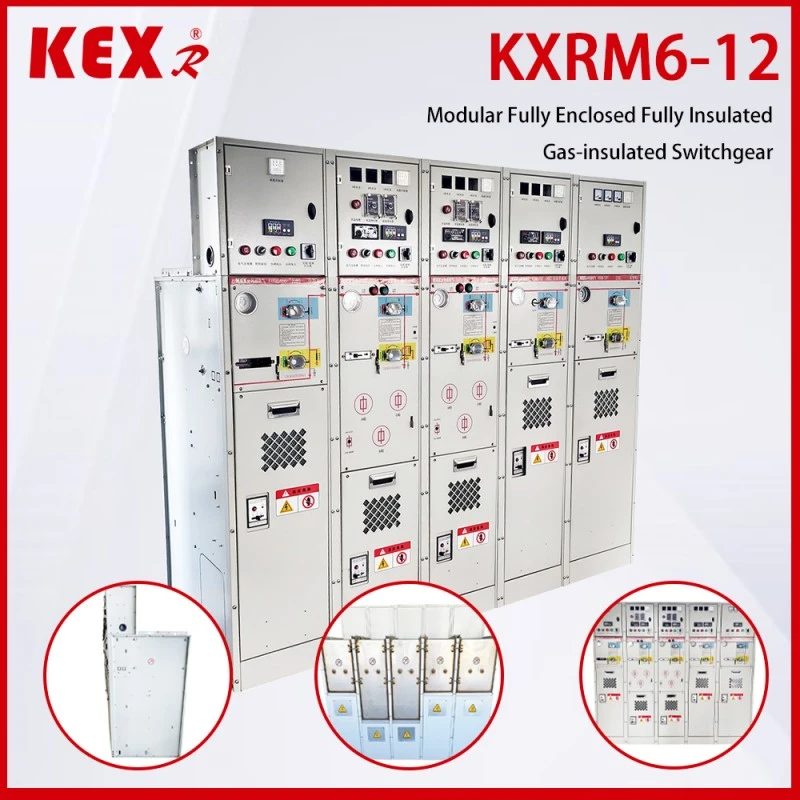

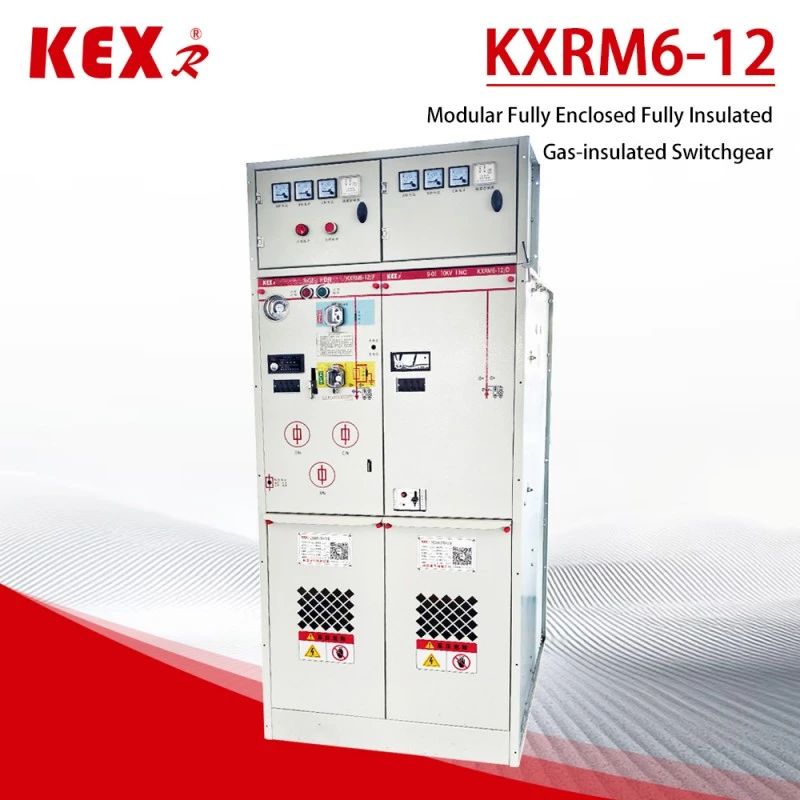

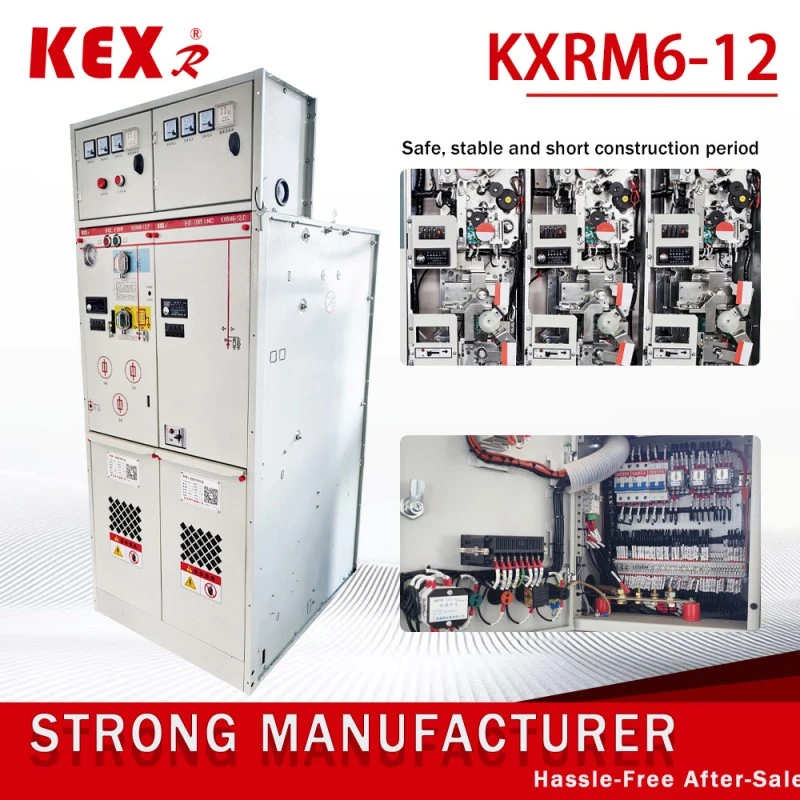

AIS kabinet

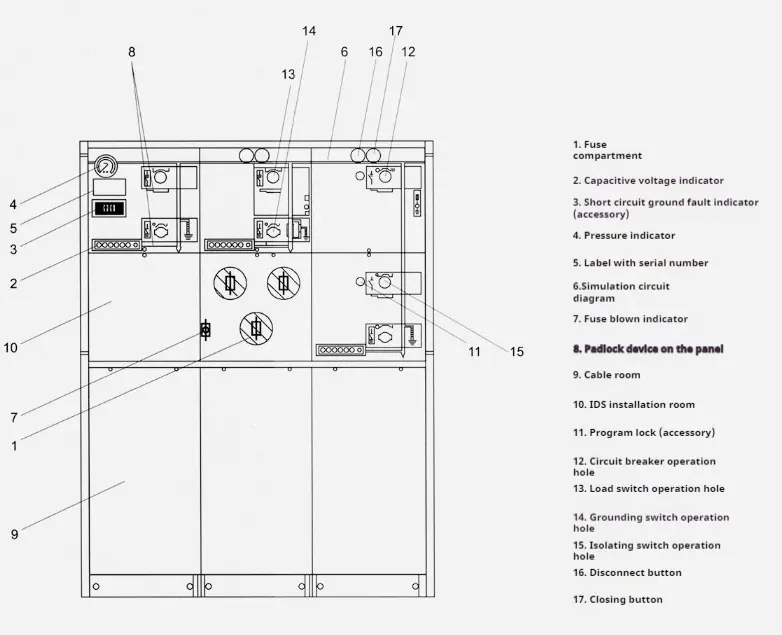

● Komponendid

1.Ampermeeter

2.Kondensatsiooniregulaator

3.Mikroarvuti kaitseseade

6 .Baromeeter

7. Laetud ekraan

8. Vea indikaator

9. Elektriline töömehhanism

10. Käsitsi töötav mehhanism

10. Elektromagnetlukk

12-13 . Voolutrafo

14.Kaabli pistik

15.Pingetrafo

16 .Alumiiniumisulamist kütteplaat

●KXRM6-12 AIS-kapp Kasutustingimused

temperatuur (+40 ℃ ~ -40 ℃),

Kõrgus: alla 1000 m

Stseen: niiskus, tolm, soola polarisatsioon, kaevandused ja muud keskkonnad.

Lühiajaline 24 tunni jooksul vette kastmine ei mõjuta kasutamist.

Märkus: kui kõrgus merepinnast on suurem, märkige konkreetne kõrgus merepinnast.

● AIS kabineti standardid

KXRM6-12 AIS-kapp vastab alltoodud standarditele

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 jne...

GB3804, GB3906, GB11022 jne...

● AIS-i korpuse peamised eelised ◆ KXRM 6-12 tüüpi AIS-kapis kasutatakse SF6 gaasi kaare kustutus- ja isolatsioonivahendina.

◆ Jaotuskapp on täielikult suletud ja isoleeritud; Siinid, lülitid ja pinge all olevad osad on täielikult suletud roostevabast terasest kesta.

◆ Süvend on täidetud 1,4-baarise SF6 gaasiga ja kaitsetase ulatub IP67-ni: välised keskkonnatingimused ei mõjuta kogu lüliti seadet, mis tagab lüliti normaalse töö isegi äärmuslikel juhtudel, näiteks lühiajaline vettekastmine, ja toode on hooldusvaba.

◆ Jaotuskapil on täiuslik "viie ennetuse" blokeerimisseade, mis välistab täielikult personali ja seadmete töötõrke, mis võib olla põhjustatud inimese väärkäitumisest.

◆ Kõikidel lülituskappidel on töökindlad ohutud rõhualanduskanalid, mis suudavad tagada operaatorite isikliku ohutuse ka äärmuslikel juhtudel.

◆ Kapp jaguneb fikseeritud üksuse kombinatsiooniks ja laiendatava üksuse kombinatsiooniks.

◆ Kapp siseneb ja väljub tavaliselt eest, samuti saab seda vastavalt erinevatele paigaldusasenditele pikendada või pikendada küljelt.

◆ Kapi suurust on mugav paigaldada ning see võib sobida kitsa ruumi ja kehvade keskkonnatingimustega kohtadesse.

◆ Kappi saab varustada elektriliste, kaugjuhtimis- ja seireseadmetega vastavalt kasutajate erinevatele vajadustele.

● Peamiselt tehniliste parameetrite tabel

MÄRKUS¹:Sõltub kaitsme nimivoolust

MÄRKUS²:Sõltub kõrgepinge kaitsmest

● Igal AIS kabineti moodulil on järgmine konfiguratsioon

▶D-kapi konfiguratsioon Standardse konfiguratsiooni ja omaduste kohta vaadake jaotist "Kaabliühendusmoodul ilma maandusnoata".

▶C-kapi konfiguratsioon Standardse konfiguratsiooni ja omaduste kohta vaadake jaotist "Koormuslüliti moodul".

▶F kapi konfiguratsioon Standardse konfiguratsiooni ja omaduste kohta vaadake jaotist "Vakumlüliti moodul".

KX-RM6 AIS kabineti standardkombinatsioon võib pakkuda ka järgmisi konfiguratsioone

▶Sissetuleva läbiviigu mahtuvusliku pinge näidik

▶Iga gaasikamber on varustatud manomeetriga SF6 tiheduse jälgimiseks.

▶Tõsteaas

▶Kasutuskäepide

Näide:

□ Koormuslüliti moodul C

○ Standardne konfiguratsioon ja funktsioonid

▶630a siini

▶Kolmejaamaline koormus-/maanduslüliti

▶Kolmejaamaline ühe vedruga töömehhanism kahe sõltumatu koormuslüliti ja maanduslüliti juhtvõllidega.

▶Koormuslüliti ja maanduslüliti asendinäit

▶Horisontaalne väljuv puks ees, 630A 400 seeria poldipuks.

▶Mahtuvusliku pinge indikaator puksi elektrifitseerimise näitamiseks

▶Kõigi lülitifunktsioonide jaoks on mugav paigaldada RMU-le tabalukk.

▶ SF6 gaasimanomeeter (igas SF6 gaasikarbis ainult üks)

▶Maandussiin

▶ Maanduslüliti ja kaabliruumi eesmise RMU vaheline lukustus

○ Valikulised konfiguratsioonid ja funktsioonid

▶Reserveeritud bussipikendus

▶Väline siin

▶Koormuslüliti elektriline töömehhanism DC24V/48V/110V/220V; AC 110V/220V；

▶Lühise ja maandusvea näidik Mõõterõnga voolutrafo ja ampermeeter

▶Mõõterõnga voolutrafo ja vatt-tunnimõõtur

▶Kaabli sisendhülsi saab paigaldada piksepiiriku või topeltkaablipea.

▶Võtmeblokeering Sissetuleva liini pinge all oleva maanduse lukustus (maanduslüliti lukustamine, kui puks on pinge all) AC/DC 110 V/220 V. abikontakt

▶Koormuslüliti asend 2NO+2NC, maanduslüliti asend 2NO+2NC, manomeeter 1NO signaaliga ja kaarkustuti 1NO signaalikontaktiga.

▶Sekundaarse seadme saab paigaldada

▶Sekundaarne liinikamber lülituskapi ülaosas, madalpingekast lülituskapi ülaosas.

□ Koormuslüliti ja kaitsme kombineeritud moodul F

○ Standardne konfiguratsioon ja funktsioonid

▶630a siini

▶Kolmejaamaline koormuslüliti, kaitsme esimene ots on mehaaniliselt ühendatud kaitsme otsas oleva maanduslülitiga.

▶Kolmekohaline vedrumehhanism, millel on kaks sõltumatut koormuslülitit ja maanduslüliti juhtvõllid.

▶Koormuslüliti ja maanduslüliti asendinäit

▶Kaitsme silinder

▶Kaitse on paigutatud horisontaalselt.

▶Kaitsme väljalülitamise näit Horisontaalne väljuv puks ees, 200-seeria pistikpuks 200A.

▶Mahtuvusliku pinge indikaator puksi elektrifitseerimise näitamiseks

▶Kõigi lülitifunktsioonide jaoks on mugav paigaldada RMU-le tabalukk.

▶ SF6 gaasimanomeeter (igas SF6 gaasikarbis ainult üks)

▶Maandussiin

▶Trafo kaitse kaitsme parameetrid on 12KV, max 125A, 24KV ja max 63A.

▶ Maanduslüliti ja kaabliruumi eesmise RMU vaheline lukustus.

○ Valikulised konfiguratsioonid ja funktsioonid

▶Reserveeritud siinipikendus

▶Väline siin Mootor koormuslülitiga töötamiseks 24V/48V DC 110V/220V DC/AC.

▶Paralleellülitusmähis 24V/48V DC 110V/220V DC/AC.

▶Paralleelselt sulgev mähis 24V/48V DC 110V/220V DC/AC.

▶Mõõterõnga voolutrafo ja ampermeeter Mõõterõnga voolutrafo ja vatt-tunnimõõtur

▶Sisendliini pinge all oleva maanduse lukustus (maanduslüliti lukustamine, kui puks on pinge all) AC/DC 110 V/220 V. abikontakt

▶Koorma sulgemisasend 2NO+2NC, maanduslüliti asend 2NO+2NC, kaitse puhub 1NO, manomeetriga 1NO signaaliga ja kaarkustuti 1NO signaalikontaktiga.

▶Sekundaarse seadme saab paigaldada lülituskapi ülaosas asuvasse sekundaarsesse liinikambrisse ja lülituskapi ülaossa olevasse madalpingekarpi.

□ Arvesti moodul M

○ Standardne konfiguratsioon ja funktsioonid

▶12KV mõõtekapp

▶2 voolutrafot

▶2 pingetrafot

▶6tk 400-seeria pukse kasutatakse GSFR6-12 paindliku pikendatud välise siini ühendamiseks ülemise sisendi ja alumise väljalaskeavaga.

▶Leegikaitse PT kaitsmiseks

▶Madalrõhu komponent 1 voltmeeter vahetuslülitiga, 1 ampermeeter ümberlülitiga, laius x kõrgus x sügavus =696×1806×820mm.

○ Valikulised konfiguratsioonid ja funktsioonid

▶3 voolutrafot

▶3 pingetrafoga piksepiirik

▶Mahtuvusliku pinge indikaator, mis näitab, et RMU on laetud

▶Madala rõhuga komponent: 1 võimsusmõõtur, 1 reaktiivvõimsusmõõtur.

□ VCB moodul CB

○Standardne ja valikuline konfiguratsioon ja funktsioonid

▶Piksepiirik paigaldatakse 1250a/630a siini sisendkaablile.

▶Vakuumkaitselüliti 1250a/630a liinikaitseks

▶ Voolutrafo

▶Vakuumkaitselüliti VD4X0 elektriliselt töötav 10VDC

▶Pingetrafo

▶Vakuumkaitselüliti UXO, ülemise kolme jaamaga isoleerimis-/maanduslüliti, elektriline juhtimine. ▶Kaitse- ja juhtseade REF542plus (koos kaitsva CT-ga)

▶Shundi väljalülitusmähis 110V/220V DC

▶Sulgmähis 110V/220VDC

▶Ees horisontaalselt paigutatud väljalaskepuksi 1250A/630A 400-seeria poldipuks.

▶ Mahtuvusliku pinge indikaatori 1250A/630A reserveeritud siini laiendus puksi pinge näitamiseks

▶Gaasi manomeetri SF6 (igas SF6 gaasikastis ainult üks) Laius x kõrgus x sügavus = 696 × 1806 × 781 mm. ▶Sisse-välja jada: O-0,3s-CO-180s-CO.

▶Gaasi rõhuandur

□ Valikulised tarvikud

1. Abikontakt Kõik koormuslülitid ja kaitselülitid võivad olla varustatud 2NO+2NC lüliti asendi näiduga. Trafo lülitile ja kaitselülitile saab paigaldada paralleelse väljalülitusmähise (AC või DC) ning madalpinge juhtkomponent asub eesmise RMU taga.

2. Pinge indikaator Mahtuvusliku pinge indikaator näitab, kas läbiviik on laetud või mitte ning sellel olevat pistikupesa saab kasutada tuumafaasi jaoks.

3. Lühise ja maandusvea indikaator Vea asukoha hõlbustamiseks võib kaablilüliti mooduli varustada lühise ja maandusvea indikaatoritega, mis võimaldavad lihtsat rikke tuvastamist.

4. Elektriline töö See on standardskeem kaabellülitusseadme ja trafoseadme käsitsi töötamiseks. Samuti saate valida elektrilise töömehhanismi paigaldamise. Kaablilüliteid, vaakumkaitselüliteid ja maanduslüliteid juhivad eesmise RMU taga asuvad mehhanismid. Kõiki lüliteid ja kaitselüliteid saab juhtida juhtkäepidemega (standardkonfiguratsioon) või varustada mootori juhtimismehhanismiga (tarvikud). Maanduslülitit saab siiski juhtida ainult käsitsi ja konfigureeritakse mehhanism, mis suudab rikkevoolu sulgeda. Elektrilist töömehhanismi saab hõlpsasti etapiviisiliselt realiseerida.

5. Kaabliühendus Paigaldatud on DIN47636 standardile vastavad standardpuksid. Kõik puksid on maapinnast ühel kõrgusel ja neid kaitseb kaabliruumi katteplaat. Mõningaid katteplaate saab lukustada maanduslülitiga ning topeltkaabli sisendliinide jaoks saab kasutada ka spetsiaalseid kahekordse kaabliruumi katteplaate.

6. Rõhuindikaator Tavaliselt varustatud rõhuindikaatoriga, mis moodustatakse manomeetri abil. Lisaks võib rõhu vähenemise näitamiseks varustada elektrikontakte.

7. Võtmelukk Paigaldada saab kaitselülitite, koormuslülitite ja maanduslülitite võtmelukke. Seda saab varustada lukuga blokeeriva poolvarjendiga, mis sobib kaitselülitite, koormuslülitite ja maanduslülitite jaoks.

8. Kaare katkestaja Kõik ringvõrgu seadmed võivad olla varustatud kaarepiirikutega. Kui sees tekib kaar, sulguvad kaarepiirikud automaatselt sissetulevale läbiviikule, sealhulgas D-, DE- ja V-moodulid, ning kõik kaablimoodulid võivad olla varustatud kaarepiirikuga. Nad peavad tellima koos seadmega ja ei saa seda muuta. Selle meetodi abil saab näidata kaarkustuti toimet ja SF6 kapis olevad elektrikontaktid on ühendatud eesmise RMU taga asuva klemmiga.

● Skeemi näide

◆ Skeem 1 SA+CCF+

Paigaldage bussile välgupüüdur ja jätke see laiendamiseks.

Märkus: RMU ühikute arv ei tohi olla väiksem kui 3.

◆ Skeem 2 CCF+

Paigaldage sissetulevasse liini piksepiirik ja reservi laiendus.

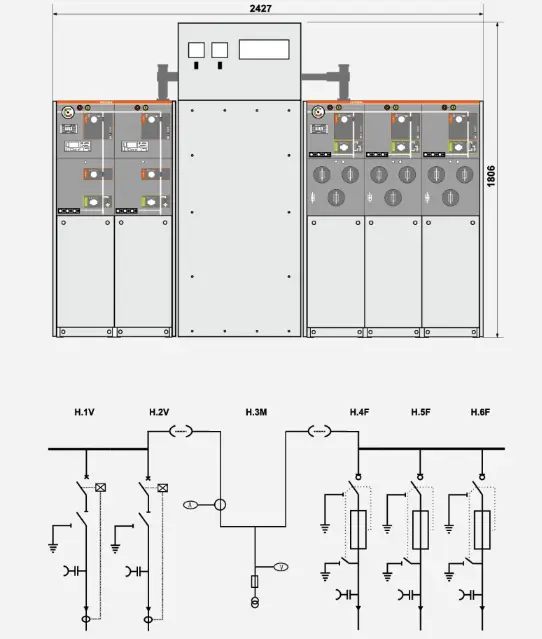

◆ Skeem 3 W+M+FFF

Kõrgepinge külje arvutamine

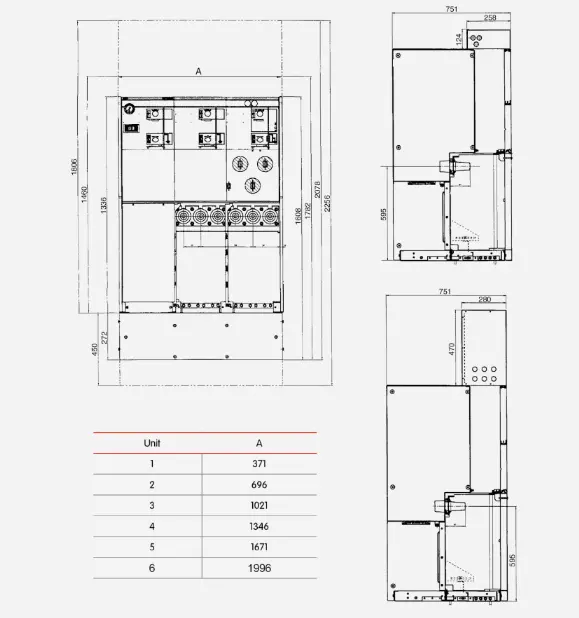

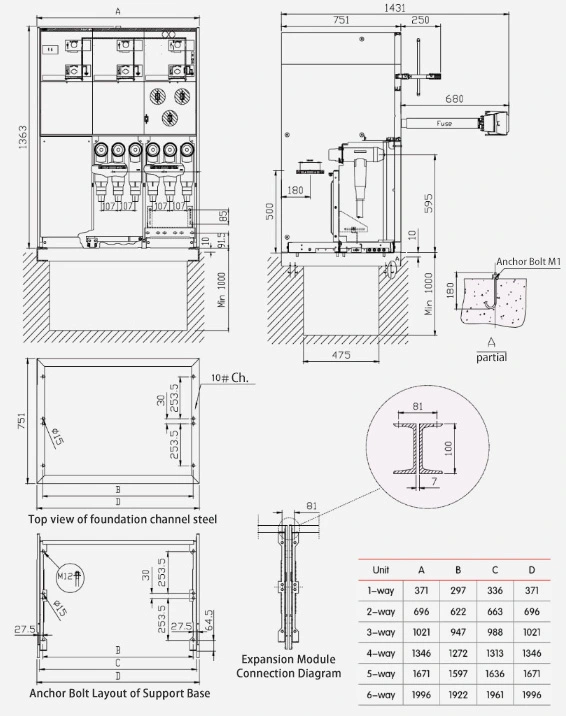

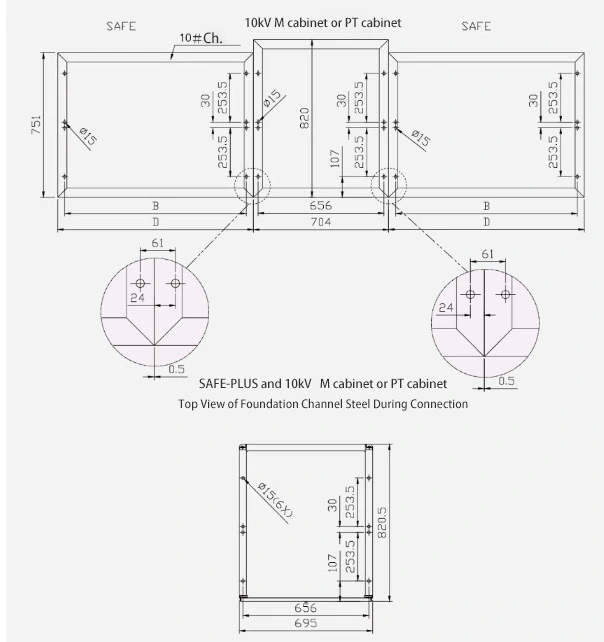

● KXRM6-12 AIS-kapi ehitus- ja mõõtmetabelid
