● tingimuste kasutamine

▶ Õhu temperatuur: -10 ~ 40 ℃;

▶ kõrgus: alla 1000 m

▶ Niiskus: suhteline õhuniiskus: päevakeskmine alla 95%ja kuu keskmine ei ole üle 90%

▶ Veeauru rõhk: päevane keskmine väärtus ei ületa 2,2 kPa ja kuu keskmine väärtus ei ületa 1,8 kPa ；; Kui temperatuur järsku langeb, võib kondensatsioon tekkida reostusega. See toode sobib järgmiseks kaheks keskkonnatingimuseks, mis on tavalistest tingimustest raskemad:

(1) Kondensatsioon ei ole sagedane (keskmiselt mitte rohkem kui kaks korda kuus) ja see on pisut saastatud;

(2). Üldiselt pole kondenseerumist (keskmiselt kuni kaks korda aastas), mis on tõsiselt saastatud

A

▶ KYN28-12 tüüpi HV-lülitusseadmed sobivad kohtadesse, kus vägivaldset vibratsiooni puuduvad, muhke ja vertikaalne kalle ei ületa 80.

Märkus:

(1) HV lülitusseadmed võimaldavad ladustamist ja transporti temperatuuril -30 ℃

(2) Kui kõrgus ületab 1000 m, tuleb seda käsitleda vastavalt B/2102 "" Tehnilised nõuded kõrgpinge elektriseadmetele, kasutades kõrguse piirkondi "; Kui kõrgus ei ületa 2000 m, ei tohi madala pinge lisaseadmete jaoks meetmeid võtta;

(3) Kui tegelikud kasutustingimused erinevad ülaltoodust, peavad selle läbi nii kasutaja kui ka tootja.

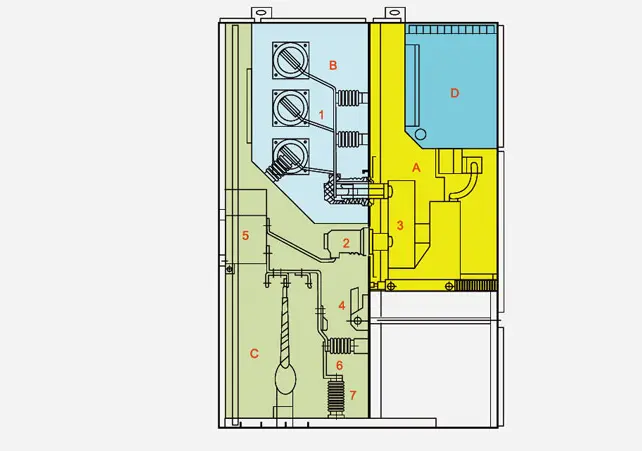

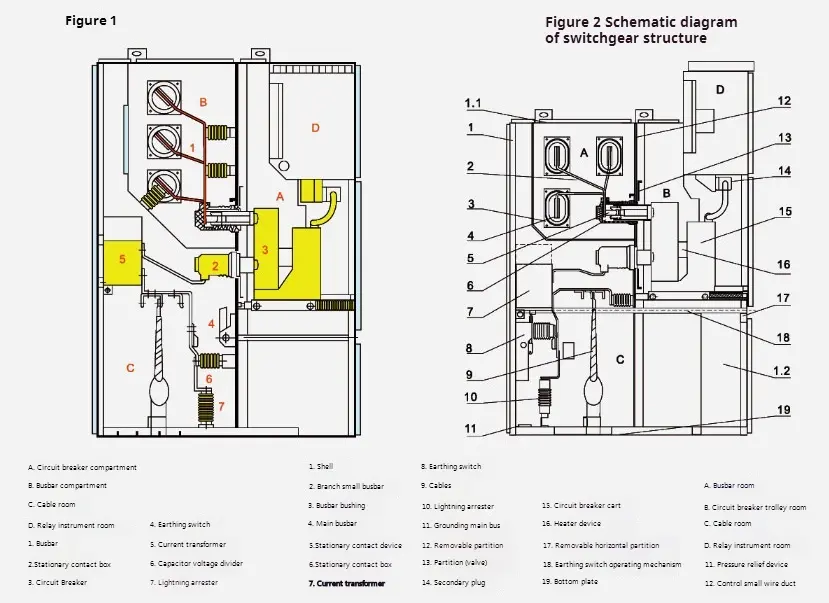

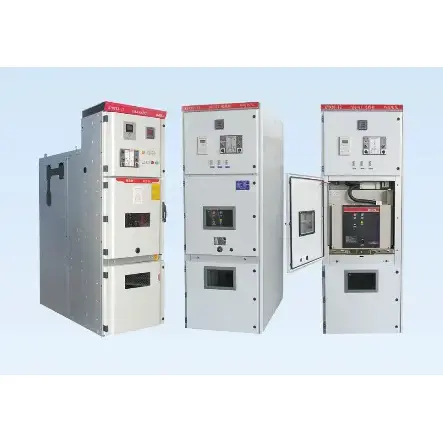

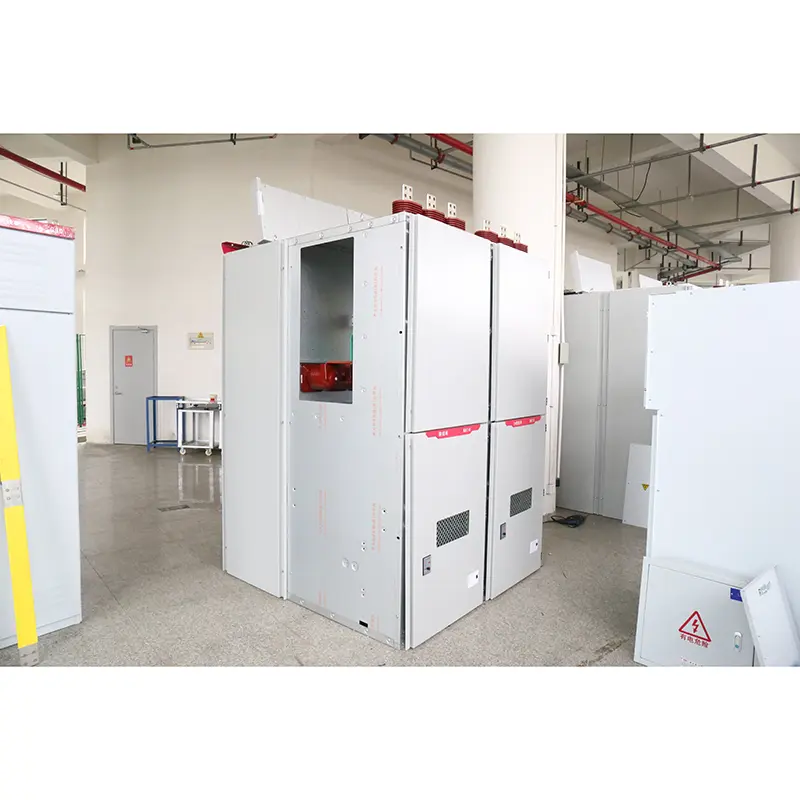

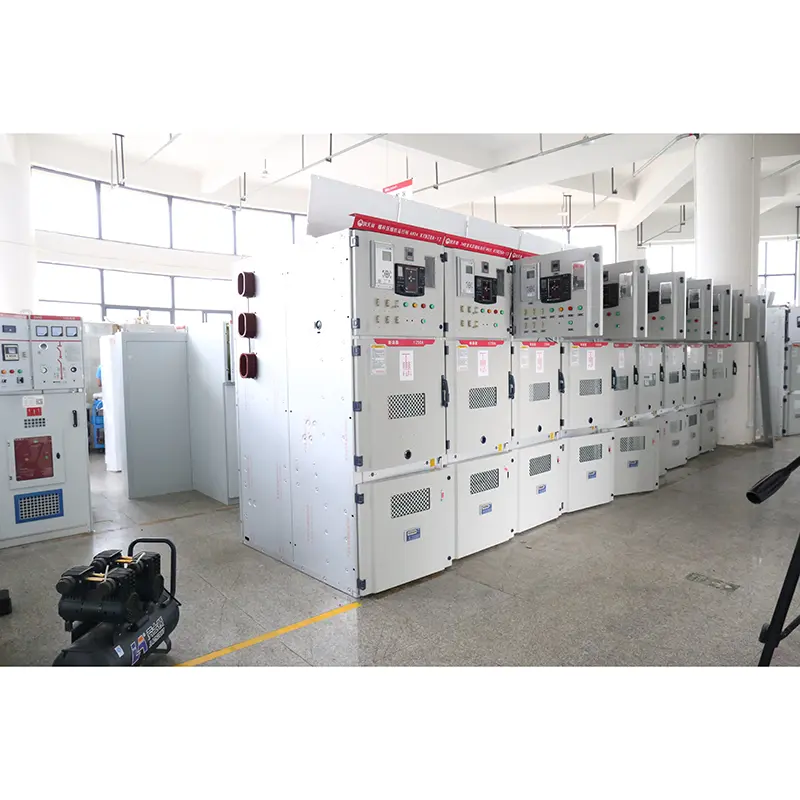

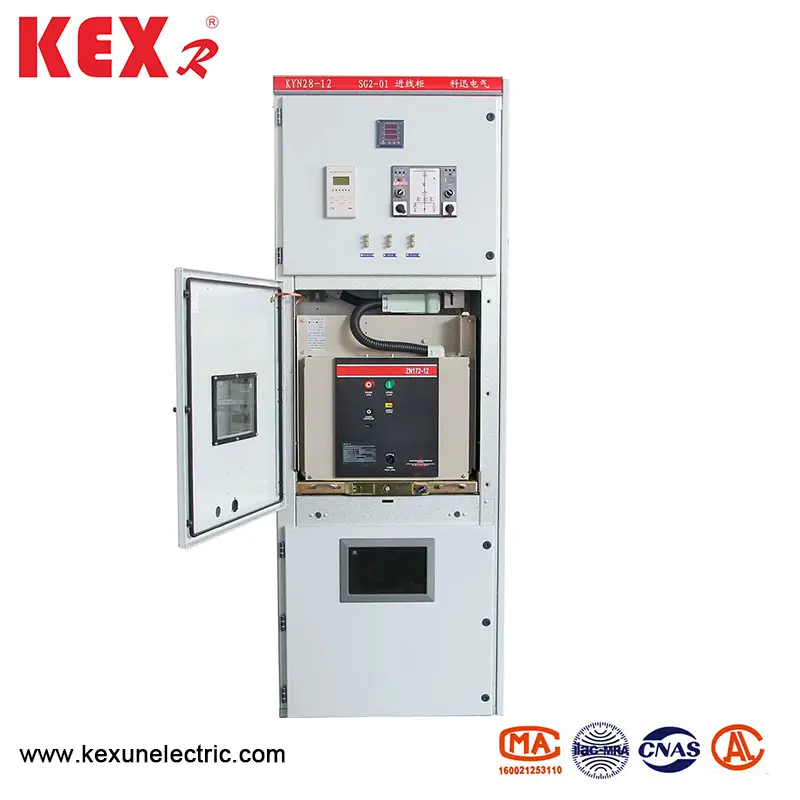

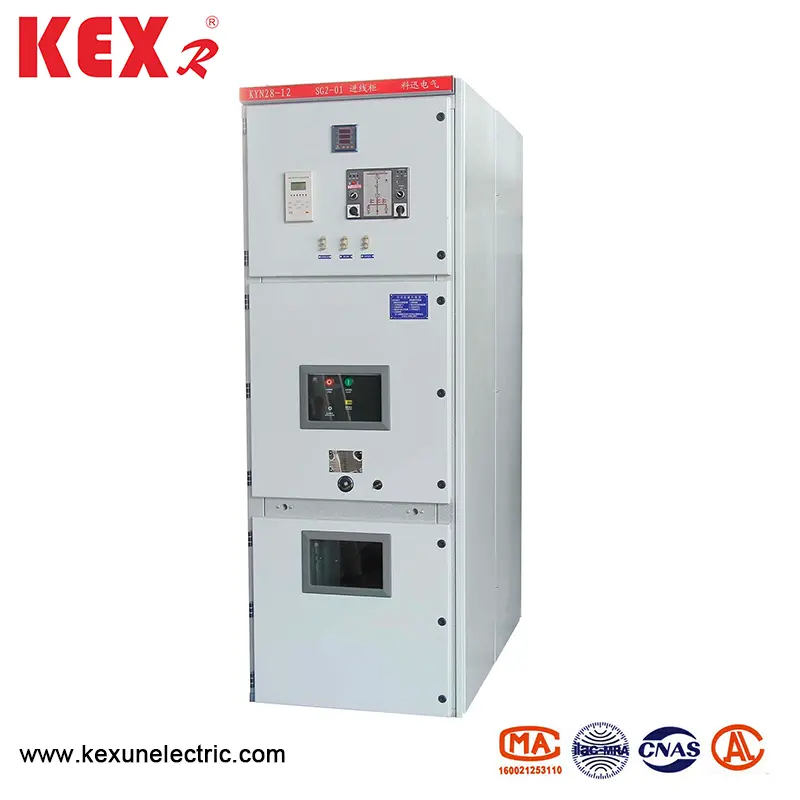

◆ HV -lülitusseadmed koosnevad kahest osast: fikseeritud kapi korpus ja joonistatav osa (lühidalt käsikäru) (vt joonist HV lülitusskonstruktsiooni belows skemaatilise diagrammi kohta). Lülitise kapi korpuse kest ja iga funktsionaalse seadme plakud on poltidega alumiinium-tsinkiga kaetud terasplaadid. Lülitise kesta kaitsetase jõuab IP4X -ni ning iga sektsiooni vaheseintahvli ja kaitselüliti ukse kaitsetase on P2X, kui see avatakse. KYN28-12 tüüpi HV lülitusseadmeid saab varustada VS1, Zn 12V vaakumkaitselüliti ja VD4 vaakumkaitselüliti ja ABB Company toodetud riskikapitali kontaktoriga. Lülitiseadmeid saab paigaldada kahekordsetesse kappidesse, see tähendab tagaküljega. Lüliti kapi paigaldamise ja silumise saab teha esiosas, nii et lülituskapi saab paigaldada seina vastu. Seinale paigaldamise suurim eelis on põrandapinna säästmine. Lisaks saab HV lülitiseadme paigaldada ilma seinata, see tähendab kahepoolse hoolduse tüüpi. Nende kahe sisemise struktuuri paigutus on ebajärjekindel ja selle eelis on mugav hooldus.

◆ HV lüliti struktuur

◆ Ülevaade KYN28-12 tüüpi HV SwitchGearist

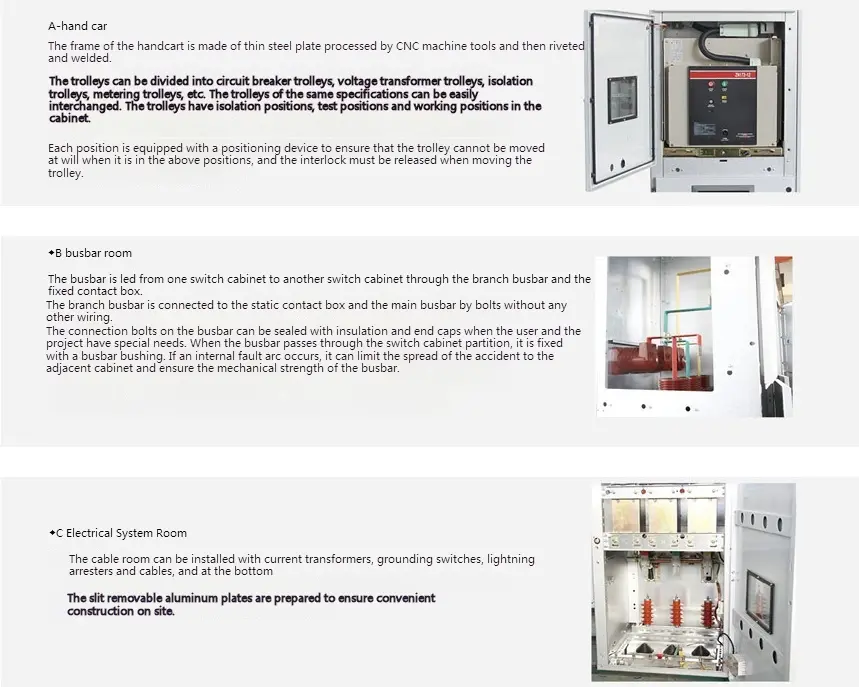

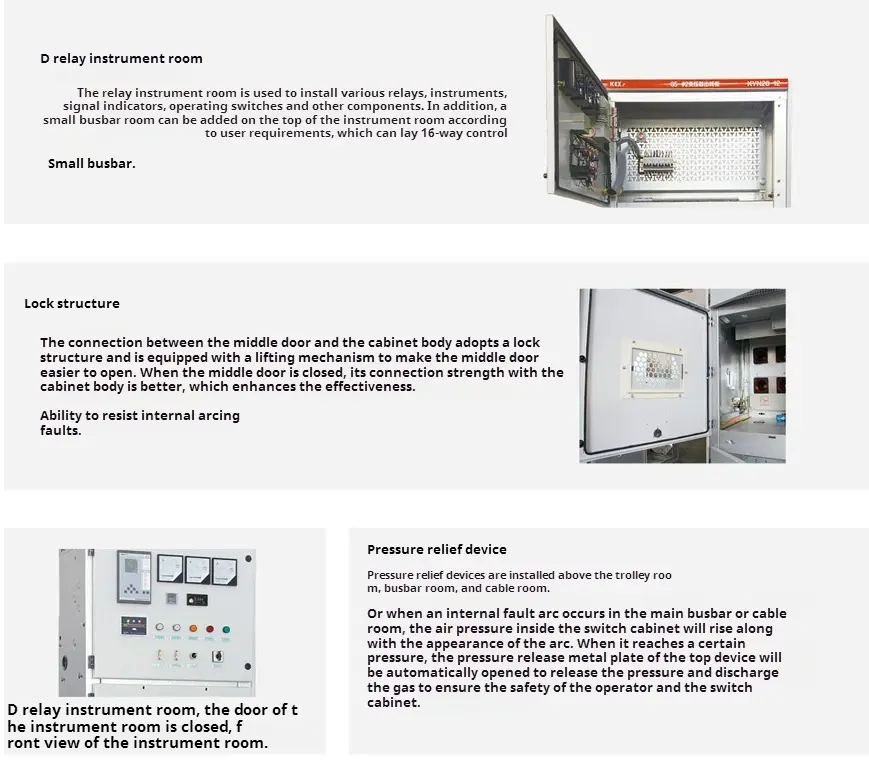

Kapi kest ja HV lülitiseadmete sektsioon on valmistatud alumiinium-tsinkiga kaetud terasplaatidest või terasplaatidest, mis on kinnitatud pärast töötlemist ja CNC tööpinkide töötlemist ja painutatud ning kokkupandud lülituskapp suudab säilitada ühtluse suuruse. Alumiinium-tsinkiga kaetud terasplaadil on tugev korrosioonivastane ja anti-oksüdatsiooni toime ning suurem mehaaniline tugevus kui samal terasplaadil. HV -lülitusseadmete sisemus jaguneb 1. käeraugu ruumiks 2. bussiruum. 3. Kaabliruum 4. relee -instrumendiruum ja iga seadme kestal on sõltumatu maandus. Lülitiseadmete uksed pihustatakse kõik elektrostaatilise plastiga, et nende pinnad oleksid löögikindluse, korrosioonikindluse ja kauni välimuse eelised (värvi saab värvi kohandada).

◆ kest ja partitsioon

KYN28-12 tüüpi HV-lülitusseadmete kest ja partitsioon on valmistatud kvaliteetsetest imporditud alumiiniumkattega tsingi terasest plaatidest, mis on poltidega pärast CNC tööpinkide painutamist, nii et kokkupandud HV-lülitusseadmed suudavad säilitada mõõtme suuruse. Sellel on tugev korrosioonikindlus ja oksüdatsiooniresistentsus ning sellel on suurem mehaaniline tugevus kui sama terase plaadil. HV -lülitusseadmed jagunevad vaheseina järgi käerauduruumi (kaitselüliti sektsioon), bussiruumi, kaabliruumi ja relee -instrumendiruumi (madala pingega tuba). Iga seadme kest on iseseisvalt maandatud.

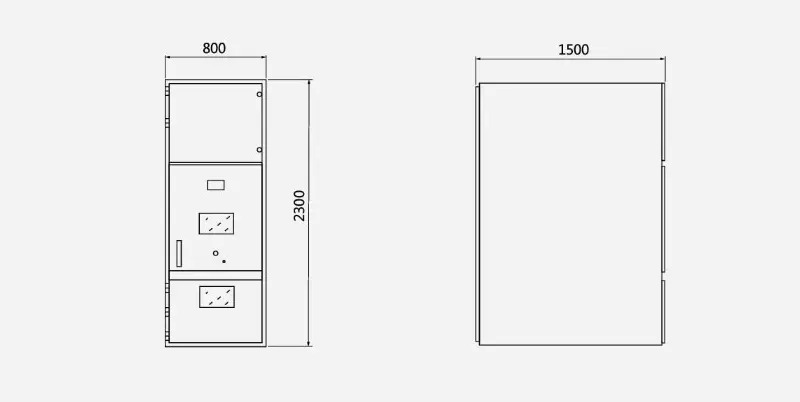

◆ HV lülitusseadmete kontuuri mõõtmed on kui Belows ：
