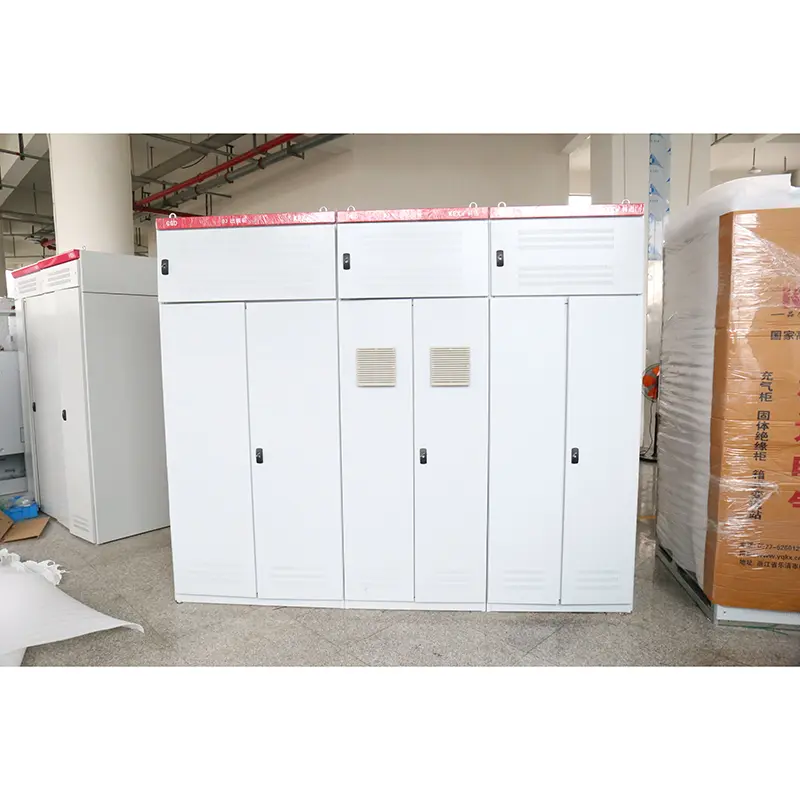

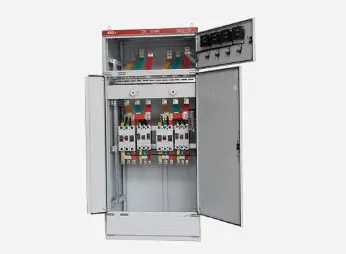

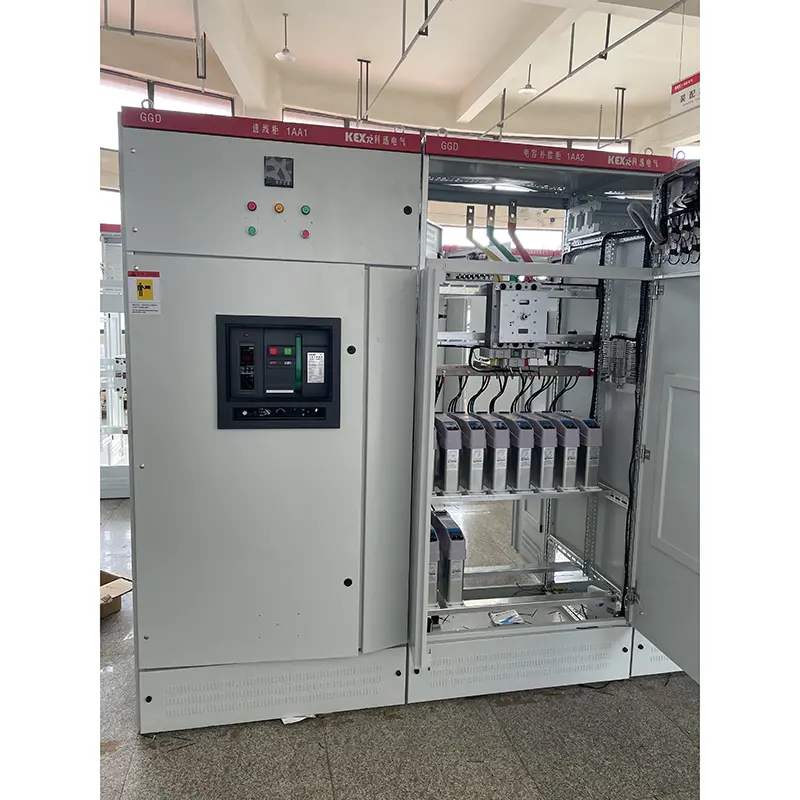

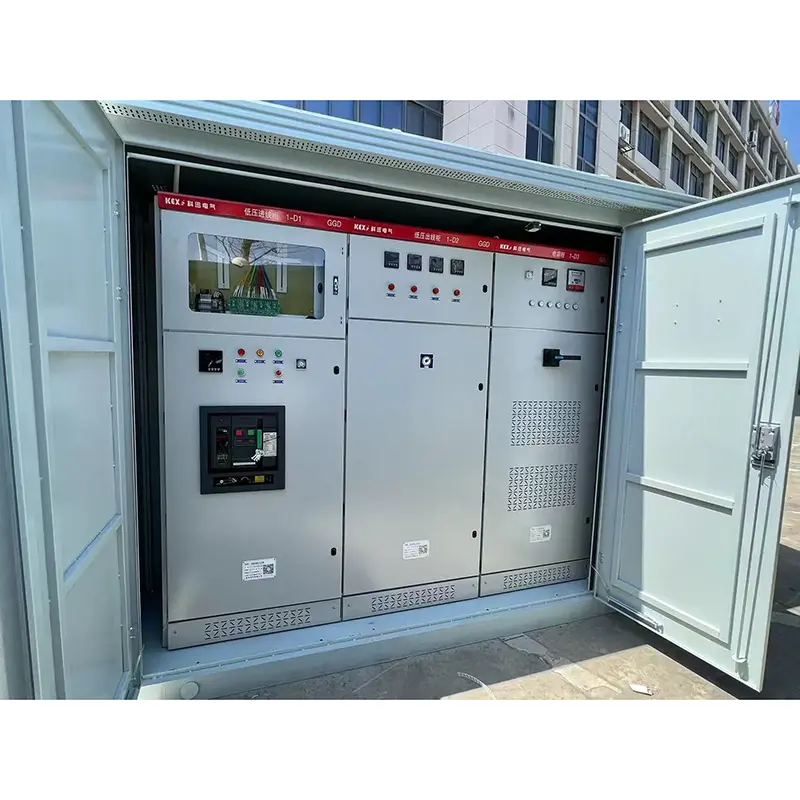

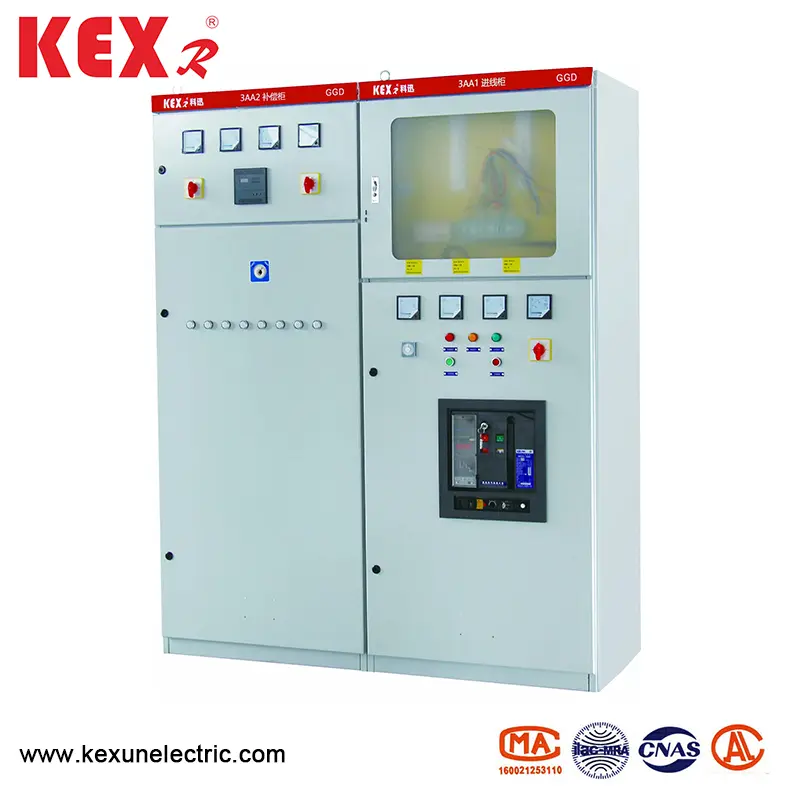

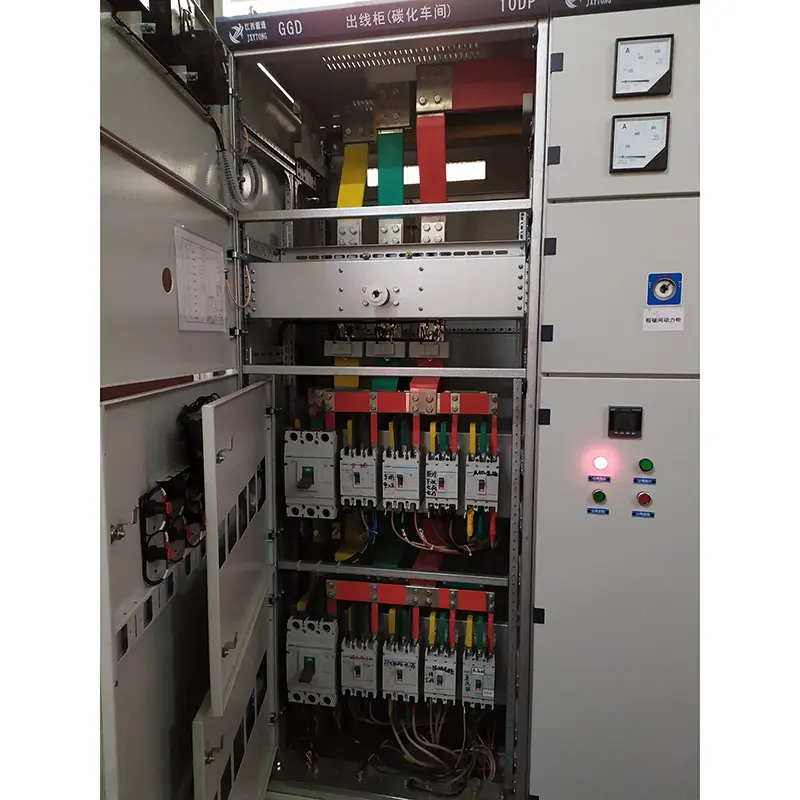

Vahelduvvoolu vähese pinge jaotuskapp

● Rakendusala

GGD vahelduvvoolu madala pingejaotuskabinet on uut tüüpi madalapinge jaotuskabinet, mis on loodud ohutuse, majanduse, ratsionaalsuse ja usaldusväärsuse põhimõttele vastavalt energiaministeeriumi pädevate ülemuste ning enamiku energiakasutajate ja disainiosakondade nõuetele. Tootel on kõrge purunemisvõime, hea dünaamiline ja termiline stabiilsus, painduv elektriskeem, mugav kombinatsioon, seeria, tugev praktika, uudne struktuur ja kõrge kaitsetase ning seda saab kasutada madala pingega lülitusriikide ajakohastatud tootena. GGD vahelduvvoolu madala pingejaotuskapp vastab IEC439 madala pingega lülituslehtedele ja juhtseadmetele, GB7251 madala pingega lülitiliikutele ja muudele standarditele.

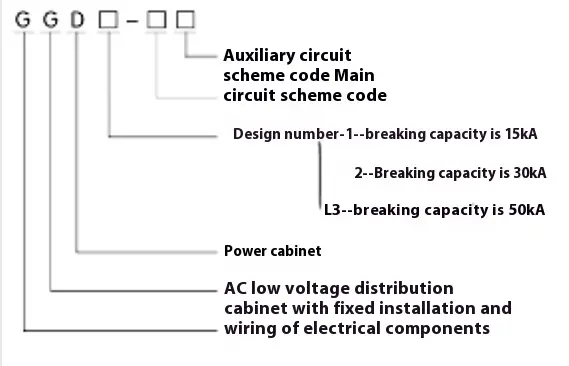

● Mudeli tähendus

● Elektriline jõudlus

◆ Põhiparameetrid

◆ Põhiringiskeem

GGD vahelduvvoolu madala pinge jaotuskapi põhiahelale on 129 skeemi ja 298 spetsifikatsiooni (välja arvatud skeemid ja spetsifikatsioonid, mis tulenevad lisaahelate funktsionaalsetest muutustest ja kontrollpinge muutustest). Nende hulgas on GGD1 49 skeemi ja 123 spetsifikatsiooni. GGD2 -l on 53 skeemi ja 107 spetsifikatsiooni. GGD3 mudelil on 27 skeemi ja 68 spetsifikatsiooni. Põhiahela skeem valiti suurema osa disaini- ja kasutusosakondade arvamustega, mis suurendasid elektrijaamade vajalikku skeemi. Hinnatud vool 3150A -ni, mis sobib 2000 kVa ja allpool asuvate jaotustrafode jaoks. Lisaks on reaktiivse võimsuse kompenseerimise vajaduste rahuldamiseks kavandatud GGJ1 ja GGJ2 ülekandekompensatsiooni kapid, kokku on kokku 4 põhiaringiskeemi ja kokku 12 spetsifikatsiooni.

◆ Lisaringiskeem

Abiskeemi disain jaguneb kaheks osaks: toiteallika skeem ja elektrijaamade skeem. BGD -kapis on piisavalt ruumi sekundaarsete komponentide paigaldamiseks. Samal ajal on NLS välja töötanud ka spetsiaalse LM23D praeguse trafo, mis vastab releekaitse lisamisel elektrijaamade ja eriliste kasutajate vajadustele.

◆ peamine bussiriba

Arvestades hinnasuhet ja vase asendamise alumiiniumiga asendamise teostatavust, saab kasutada ühe alumiiniumsiiniga, kui nimivool on alla 1500A, ja topelt vasksiini saab kasutada siis, kui nimivool on üle 1500 A. Tootja toodab prototüübi vastavalt sellele määrusele ja läbib seda tüüpi testi. Muidugi saab tootja asendada alumiiniumsiini ka vasksiiniga sama praeguse mahutavusega vastavalt kasutajate nõuetele. Busside kattuvaid pindu töödeldakse kõik tiigi tinaprotsessiga

◆ Elektriliste komponentide valik

▶ GGD tüüpi vahelduvvoolu madala pingejaotuskapiga võtab peamiselt kasutusele täiustatud elektrilised komponendid, mida Hiinas saab masstoodet. Samal ajal on majanduse ja ratsionaalsuse põhimõtte kohaselt reserveeritud mõned saadaolevad vanad tooted, näiteks DZ10D ja D220, eeldusel, et teostatavust täielikult kaaluda, ja vananenud tooteid ei valita.

▶ HD13BX ja HS13BX pöörlevad noalülitid on spetsiaalsed komponendid, mille NLS on kavandatud BGGD -kapi ainulaadse struktuuri vajaduste rahuldamiseks. Nad muudavad mehhanismi töörežiimi ja säilitavad vanade toodete eeliseid ning on praktilised elektrilised komponendid.

▶ Kui disainiosakond valib uued elektrilised komponendid, millel on parema jõudlus ja arenenud tehnoloogia vastavalt kasutajate vajadustele, on GGD-tüüpi vahelduvvoolu madala pingejaotuskapi paigaldamise paindlikkus ja üldiselt ei põhjusta see elektriliste komponentide värskendamise tõttu tootmisel ja paigaldamisel raskusi.

▶ Põhiahela dünaamilise stabiilsuse edasiseks parandamiseks kavandas NLS GGD -kapi ZM -i kombineeritud siini klambri ja isolatsioonitugi. Bussiriba klamber on valmistatud ülitugevast ja kõrgest vabadusaegsest PP0 sulami materjalist, millel on kõrge isolatsioonitugevus, hea iseenesestmõistetav jõudlus ja ainulaadne struktuur. Selle saab hõlpsasti ühendada ühe siinibaari klambri või kahe siinibaari klambriga ainult ehitusploki reguleerimisega. Isolatsiooni tugi on varrukatüüpi vormitud vuuk, millel on odavad ja suured tugevused, mis lahendab vanade toodete ebapiisava pugemise kauguse defekti.

● Installimine ja kasutamine

Pärast toote saabumist vastuvõtvasse kohta tuleks kõigepealt kontrollida, kas pakend on puutumatu, ja teatama asjakohastele osakondadele, et leida põhjused, mil probleemid leitakse. Toodete puhul, mida ei ole kohe paigaldatud, tuleks need paigutada sobivatesse kohtadesse vastavalt normaalse kasutustingimuste sätetele.

◆ Toote installimine

 Toodete paigaldamine toimub vastavalt paigaldusskeemiskeemile (vt lisatud joonis) ning kasutajad peavad varustama kanalite terast ja polte. Kui põhisiin paigaldatakse terve tinaplaatimisega, tuleb kattuv pind parandada ja tasandada, puhastada, neutraalse vaseliiniga kaetud või muid meetmeid võtta ja seejärel poltidega kinnitada.

◆ Tooteid tuleb pärast installimist ja enne töötamist kontrollida ja testida järgmiste üksuste suhtes.

▶ Kontrollige, kas kapi ülemine värv on maha kukkunud ja kas kapp on kuiv ja puhas.

▶ Kas elektriliste komponentide töömehhanism on paindlik ja ei tohiks olla segamist ega liigset tööjõudu.

▶ Kas peamiste elektriseadmete põhi- ja lisakontaktid on usaldusväärne ja täpne.

▶ kas instrumendi näidu ja trafo suhe ja polaarsus on õige.

▶ Kas bussiühendus on hea ja kas isolatsioon toetab, paigaldatakse osad ja lisaseadmed kindlalt ja usaldusväärselt.

▶ Kas abi kontakt vastab nõuetele, kas kaitsme põhimäärusele on õige, kas relee seadistusväärtus vastab kujundusnõuetele ja kas toiming on usaldusväärne ja täpne.

▶ kas vooluringi kontakt vastab elektriskeemiskeemi nõuetele.

▶ Kas kaitsevoolu süsteem vastab nõuetele.

▶ Isolatsioonitakistuse väärtuse mõõtmiseks vähemalt 1 megohmmeeter mõõtmiseks kasutage 500-voldist megohmmeetri.

◆ Ettevaatusabinõud kasutamiseks

(1). See toode ei paigaldata seina vastu, töötavat ühel küljel (esiküljel) ja hoitakse kahekordsete ustega. Ainult kvalifitseeritud spetsialistid saavad siseneda või avada toote hoolduskanali ja kapi ukse tööks, kontrollimiseks ja hoolduseks.

(2). Õhulüliti pärast mitu korda muudab peamised kontaktid kohalikud põletused ja toodab süsinikuid, suurendab kontakttakistust, peaks olema regulaarne õhulüliti hooldus ja parandamine vastavalt kasutusjuhendile.

◆ Tootja esitab tarnimisel järgmised dokumendid ja lisaseadmed:

▶ Pakkimisnimekiri

▶ Tootesertifikaat

▶ Juhised kasutamiseks

▶ Tehase testi aruanne

▶ asjakohased elektrijoonised

▶ Kapi uksevõtmed, töökäepidemed ja lepingus määratud varuosad.

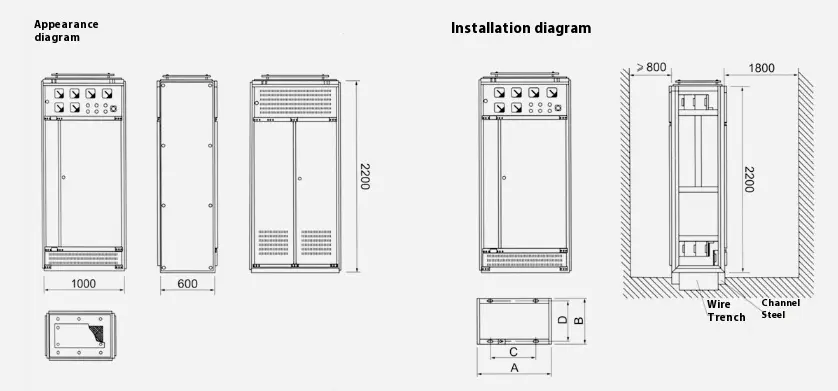

● GGD tüüpi AC madalapinge jaotuskapi ülevaade ja paigaldusskeem
